Hempel海虹老人牌自清洁氟碳面漆554CE  原装正品

概述：Hempel海虹老人牌自清洁氟碳面漆554CE是一种双组分常温固化型氟碳涂料，具有超强的保光性和保色性。附着力强耐刷洗。由于表面能低，漆膜具有良好的抗玷污性和易清洗特点。

用途：可作为保护和装饰面漆在严重污染环境下对漆膜保光、保色性要求高的钢结构和水泥面上。最低固化温度为-10℃。

表面处理：施工表面要求清洁干燥、温度高于露点以避免水汽凝结。最低固化温度为-10℃。

                  在冰点及冰点以下施工时必须注意表面结冰而影响漆膜的附着力。施工期间及施工后16小时内（20℃）温度太大/凝露会影响漆膜的良好形成。在狭窄空间里施工和干燥期间需大量通风。



先涂油漆：海虹老人牌环氧厚浆漆450CE，或按规定先涂。



加涂油漆：无。



备注：使用温度：使用温度超过100℃时，漆膜可能会变软，此外也可能轻微变色。

           漆膜厚度：根据不同的使用目的和区域，可使用非推荐的漆膜厚度涂饰，而其涂布率、干燥时间、重涂间隔也相应改变。使用无空气喷涂施工，推荐喷涂一度形成的干膜厚度不超过35微米。

           稀释剂：稀释剂的类型和用量视施工条件、施工方法、温度、通风和底材况而定。一般情况下，建议使用老人牌稀释剂014CN。

            空气喷涂：稀释用量建议为40-50%，喷涂粘度约为涂4杯14-16秒。在某些特殊情况下，稀释剂用量可超过50%，以保证漆面状况令人满意。先雾喷一度，2-15分钟后，再喷涂至完整漆膜厚度，这样可使漆面均匀，效果更佳，但漆膜不能太厚。

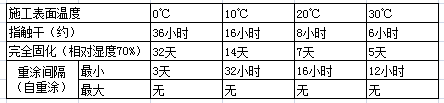

            重涂间隔和干燥/固化时间：重涂间隔和干燥/固化时间与日后暴露的环境有关。



            任何情况下都要求表面绝对清洁，以确保漆层间的附着力。尤其是重涂间隔期长的情况。用适当的清洁剂清除表面一切污物、油脂等。再用高压淡水洗净表面的盐迹。为保证表面足够清洁，正式重涂之前应先取一小块面积做试验。



注意：固化剂954CE对潮气极为敏感，应密封桶盖，储存于干燥处。启封固化剂桶时应小心高压。混合漆料过程中，少量的水分缩短混合试用期并造成漆膜缺陷。

           本品仅适用于专业用途。
